Bloque cajetin

Preparando el entorno:

Crearemos dos cajetines, según los modelos entregados en clase, estos cajetines contendran unos "atributos", que nos permitiran rellenar dicho cajetín con los datos Técnicos de nuestros Proyectos.







CAJETIN

Ha de identificar los datos de la pieza o conjunto de piezas incluidas en el plano realizado. Debe tener las dimensiones necesaria para que cuando se doble el plano, éste quede totalmente visible. La información contenida en el cuadro de rotulación es variable, ajustándose al objeto del plano.

En el cajetín deben aparecer como mínimo:

1. Designación del plano.
2. Número plano.
3. Escala.
4. Dibujado por.
5. Fecha.
6. comprobado por.
7. Logotipo de la Entidad Colaboradora.
8. El título del Plano.

Las dimensiones del cajetín dependerán de los márgenes que se apliquen a cada formato, y no podrán ser superiores a 185 mm de largo por 277 de alto.
Se coloca en la parte inferior derecha de los formato, para permitir su visibilidad, y facilitar la lectura en el mismo sentido que el dibujo, independientemente de si va ser plegado o no.

Ejemplos:

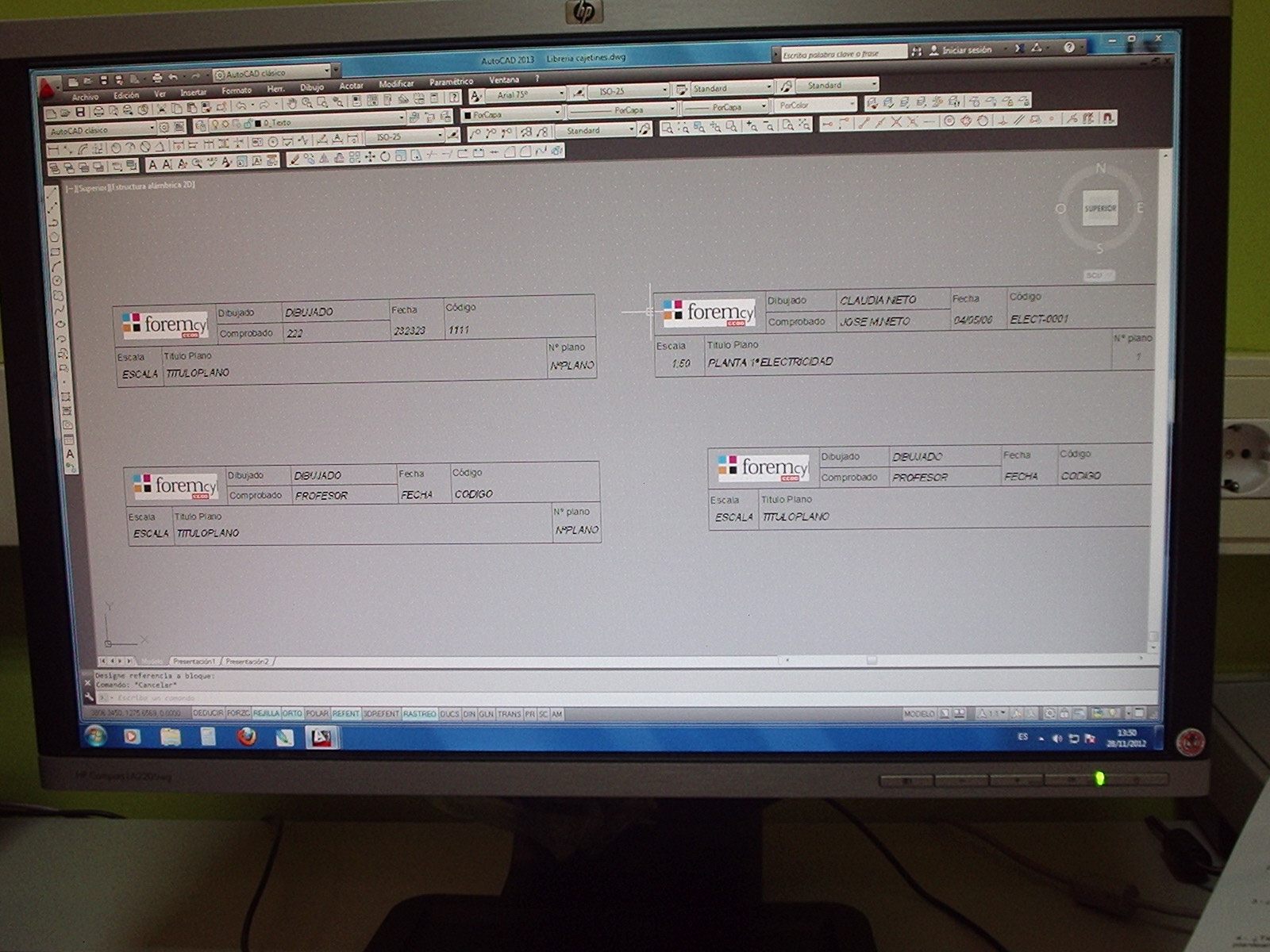

Muestras de Algunos de los diseños que estais realizando de los cajetines:
