YA PRESENTAMOS

 Y DESPUES ...

En las siguientes ilustraciones, vemos una muestra de la documentación gráfica presentada por cada uno de los grupos en la defensa, enhorabuena:

• Infografía 2D.
• Cartel.

GRUPO A:

GRUPO B:

GRUPO C:

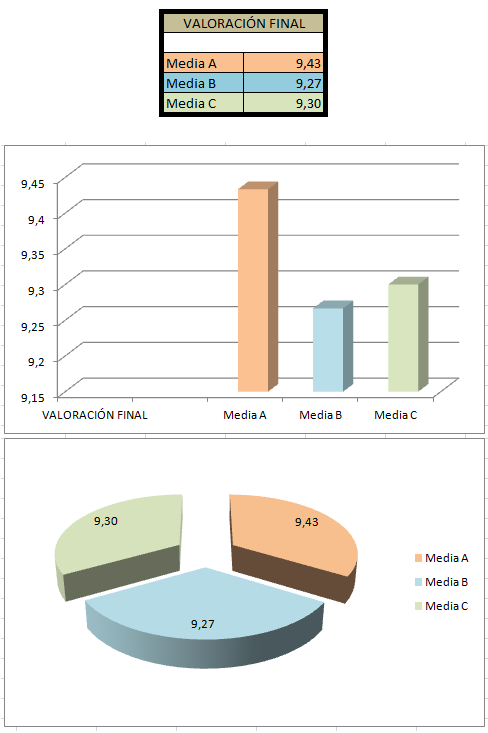

ESTADÍSTICA:

IMAGENES TFC - TRABAJO FIN DE CURSO III

VISITAS 26-03-2013

¿QUIENES NOS HAN VISITADO?

Una vez finalice el curso, las entradas del bloc serán puntuales, pero la información que se ha ido acumulando en el bloc no va a desaparecer, permanecerá colgada, hasta el próximo curso de TÉCNICO AUXILIAR EN DISEÑO INDUSTRIAL, donde continuaremos...

--------------------------------------------------------

El siguiente curso relacionado con estos temas es:

DISEÑO Y MODIFICACIÓN DE PLANOS 2D Y 3D

La dirección a ese bloc es:

planosdosytresd.blogspot.com

AutoCad - Parametrización

HERRAMIENTAS AVANZADAS DE DIBUJO

Trabajaremos con Técnicas de boceteado “sketching”, consistente en dibujar “a ojo”, con las herramientas habituales de dibujo (Polilínea, Línea, circulo,…etc), e ir rectriccionando geométrica y dimensionalmente el boceto, hasta conseguir el diseño deseado.

Podemos encontrar el conjunto de herramientas en el menú <Paramétrico> o en la barra de herramientas <Paramétrico>, o desde el modo cinta 2D <Paramétrico>.

• Las formas las optenemos mediante "Resticciones Geométricas".
• La dimensiones las optenemos mediante "Restricciones Dimensionales"

Ejercicio propuesto:

En base a la tipología de los modelos de caja que tenemos en el aula, tomaremos una de ellas como muestra y realizaremos su diseño desde AutoCad, utilizando el concepto de la Parametrización.

 Para finalizar nuestro trabajo, podemos utilizar Photoshop para decorarla.

IMPRIME TU MODELO Y MONTA TU CAJA PERSONALIZADA

PRESENTACION TRABAJO FIN DE CURSO

PRESENTACION TRABAJO FIN DE CURSO

TFC_2013

26 M

10:00 horas

------------------------------------------------

------------------------------------------------

XVIII PHOTOSHOP - REFINAR BORDES

HERRAMIENTA DE SELECCIÓN - PERFECCIONAR BORDES

Realizar selecciones y recortes precisos sobre elementos difusos y complejos como el pelo de una persona es una tarea difícil, utilizaremos esta nueva herramienta para observar sus resultados:

• Seleccionamos el contorno de la zona a intervenir.

• Desde el menú <Selección> <Perfeccionar bordes>, o desde la barra contextual de cualquier herramienta de selección, elegimos “Perfeccionar borde”, aparece el  cuadro de diálogo anterior.

La opción de “Modo de vista” nos permite mostrar nuestra selección de diferentes maneras para que podamos visualizar de la manera más óptima los resultados que estamos obteniendo. Los modos más útiles son "sobre capas" (vemos en el fondo la capa inferior), "blanco y negro" (vemos la selección) y sobre "blanco o negro" (para destacar nuestra selección frente a uno de estos dos colores).

• Utilizar las opciones de “Ajustar borde”, dentro de este cuadro. Probando a desplazar los cursores veremos como la selección se adapta al contorno de la imagen.
• “Detección de bordes”. Al aumentar el radio comenzamos a obtener más detalle de las zonas difusas, pero en áreas con bordes definidos comenzará a haber problemas (comenzarán a transparentarse). Lo que debemos hacer es encontrar el punto intermedio más óptimo para ambos casos.
• El radio en realidad simplemente específica hasta qué distancia desde nuestra selección original el Photoshop estará trabajando en la selección. Eligiendo la opción mostrar radio  podemos ver esta área de trabajo. La opción “Radio inteligente” ajusta el radio de acuerdo a lo definido que sea el borde, lo cual mejora notablemente los resultados.

Ejercico propuesto:

XVII PHOTOSHOP - CURVAS DE BEZIER

SELECCIONES - LA PLUMA

La herramienta de "Pluma" crea trazados usando curvas de Bézier.

En realidad lo que hacemos es dibujar mediante pinzamientos, por lo que es una herramienta de selección que se parece bastante a los métodos de trabajo realizados con AutoCad, podríamos asemejarlo salvando las diferencias a las SPLINE de CAD.

Barra "panel opcines" del comando

Modo general de uso de la herramienta PLUMA:
Cliqueamos los puntos que van a definir el contono de la selección. Tenemos dos formas de realizarlo, mediante un "clic", o mediante un "clic-arrastre".

1. "Clic", creamos un punto sin "ancla de control".
2. "Clic-arrastre", creamos un punto con "anclas de control".

Editar tazados:

Podemos modificar el trazado con las herramientas de Pluma y con las herramientas de selección, (añadir y eliminar puntos de ancla, convertir punto de ancla, desplazar puntos de ancla).

Esta herramienta nos permite crear trazados, que podemos guardar dandoles un nombre y luego convertirlos en una selección, (este puede ser otro método para guardar selecciones), también podemos realizar el proceso contrario, a partir de una selección creamos un trazado, (sin necesidad de dibujarlo con la herramienta de "Pluma").

CONSEJOS - PASOS A TENER EN CUENTA:

1.  Para dibujar líneas rectas con la Pluma. Simplemente hacemos clic en cada punto, si la dirección es vertical, horizontal o de 45º, mantenemos la techa SHIFT pulsada antes de hacer clic en el segundo punto.

2.  Para obtener una curva, hacemos clic y arrastramos antes de soltar el botón. La curva está definida por los puntos de ancla (los puntos donde hemos hecho clic) y los manejadores, que nos dan la dirección y curvatura de la misma.

3.  Cada vez que hacemos clic y arrastramos obtenemos una curva, si hacemos clic sin arrastrar obtenemos un punto de esquina.

4.  Si ya hemos hecho clic en un punto, arrastrando y creando una curva, podemos transformarlo en un punto de esquina, mantenemos pulsada la tecla ALT y volvemos a hacer clic en el punto. Podemos volver a repetir la operación sobre el mismo punto, pero arrastrándolo y volveremos a crear una curva suave.

5.  Si hacemos clic sobre el punto de partida, el trazado se completa y dejan de verse los puntos de ancla y sólo se ve el contorno del trazado.

6. Podemos modificar un trazado moviendo los puntos de ancla, moviendo los manejadores o arrastrando la propia curva. Lo conseguimos pulsando la tecla CTRL y moviendo los puntos mientras esta activa la herramienta pluma, al soltar la tecla CTRL podemos seguir trazando.

Ejercicios Propuestos:
